AEOLON56.6-F3

产品展示 > 已有产品 > AEOLON56.6-F3

AEOLON56.6-F3

技术参数 Technical data


叶片长度 Blade length

56.6m

设计风场等级 Design type class

IEC  IIIB

最大弦长 Max. chord length

3.4  m

预弯 Pre-bending

2.3  m

叶片预锥角 Pre-cone angle/can be different

0.5°

叶片重量 Mass without  T-Bolt

12291kg

螺栓重量 Mass of  T-bolt

appr.392 kg

重心位置 Radius center of mass

16.72  m

设计使用寿命 Design  operation life

20  years

前二阶固有频率(拍向) 1st/2nd flapwise frequency

0.55/1.56Hz

前二阶固有频率(弦向) 1st/2nd edgewise frequency

0.82/2.36Hz

工作温度 Operation  temperature range

-30 ℃~+50

生存温度 Survive  temperature range

-45 ℃~+55℃

材料体系 Material

GFRP

运行参数 Operation Parameter


额定功率 Rated power

2000kW

风轮直径 Rotor Diameter

115.5m

叶片数量 Number of blades

3

功率控制 Power control

Pitchable

叶片转速范围 Speed range

6-14 rpm

额定叶尖速度 Rated tip speed

84.8 m/s

额定转速 Rated rotor speed

14 rpm

切入风速 Cut in wind speed (10 minutes mean)

3 m/s

切出风速 Cut out wind speed (10 minutes mean)

19 m/s

生存风速 Survive wind speed (3 seconds mean)

52 m/s

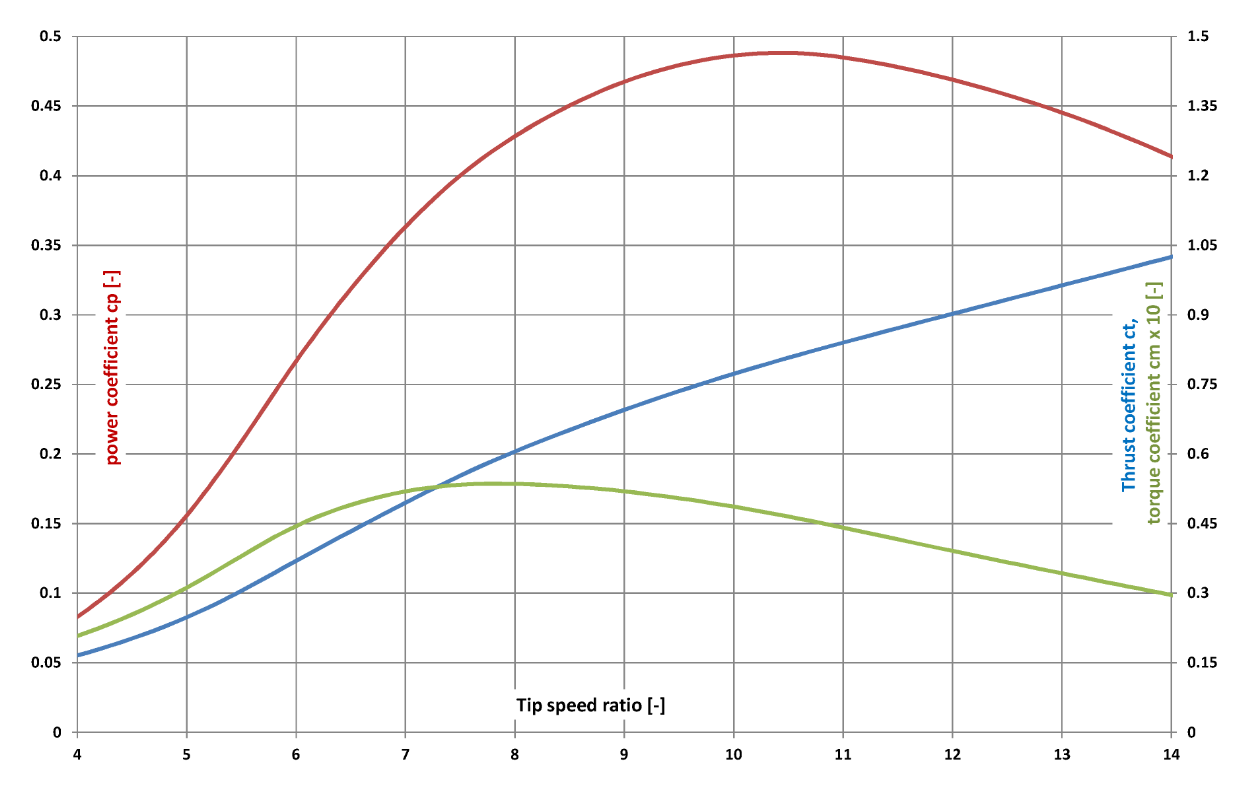

设计******尖速比 Optimal tip speed ratio

10.4

******风能利用系数 Performance coefficient at TSR-opt

0.488

根部连接 Blade Connection


螺栓类型 Principle

T-bolt

螺杆中心圆直径 Bolt hole circle diameter

2300m

螺栓数量和规格 Number, Size of tension bolts

64xM36 10.9

根端外圆直径 Outer diameter of root

2400mm
